电子水准仪的测量原理是什么?

- 2019-11-18-

  电子水准仪的照准标尺和调焦仍需目视进行。人工调试后,标尺条码一方面被成像在望远镜分化板上,供目视观测,另一方面经过望远镜的分光镜,又被成像在光电传感器(又称探测器)上,供电子读数。

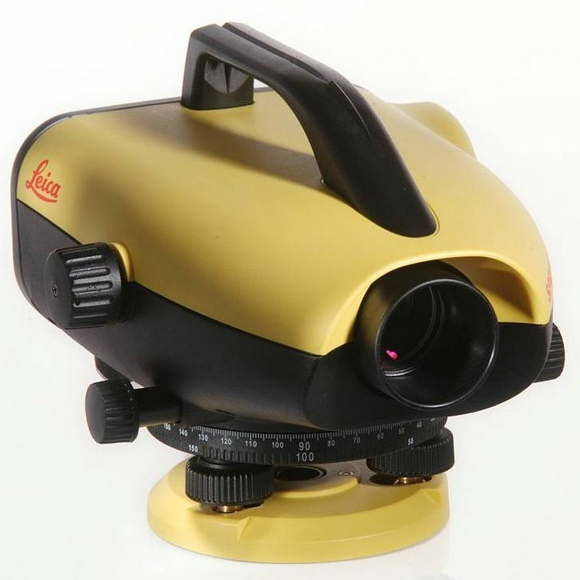

  此仪器利用近代电子工程学原理由传感器辨认条形码水准尺上的条形码分画,经信息转化处理取得观测值,并以数字方式闪现在闪现窗口上或存储在处理器内。仪器的结构如图所示,仪器带自动安平补偿器,补偿规划为±12'。与仪器配套的水准尺为条纹编码尺——玻璃纤维塑料或钢尺。水准标尺为双面分画三段折接式,每段长度为1.35m,标尺总长为4.05m,其分画方式为条纹码和厘米分画。条纹码分画供电子水准仪观测时电子扫描用,标尺另一面的厘米分画可供光学水准仪观测时运用。
  观测时,经自动调焦和自动整平后,水准尺条纹码分画形象映射到分光镜上,并将它分为两部分,一部分是可见光,经过十字丝和目镜,供照准用;另一部分是红外光射向探测器,并将望远镜接收到的光图像信息转化成电形象信号,并传输给信息处理器,与机内原有的关于水准尺的条纹码本源信息进行相关处理,于是就得出水准尺上水平视界处的读数。
  运用电子水准仪测量既便当又精确,实现了水准测量自动化。近几年来徕卡公司又推出了更精密的数字水准仪NA3000,其观测精度更高。
